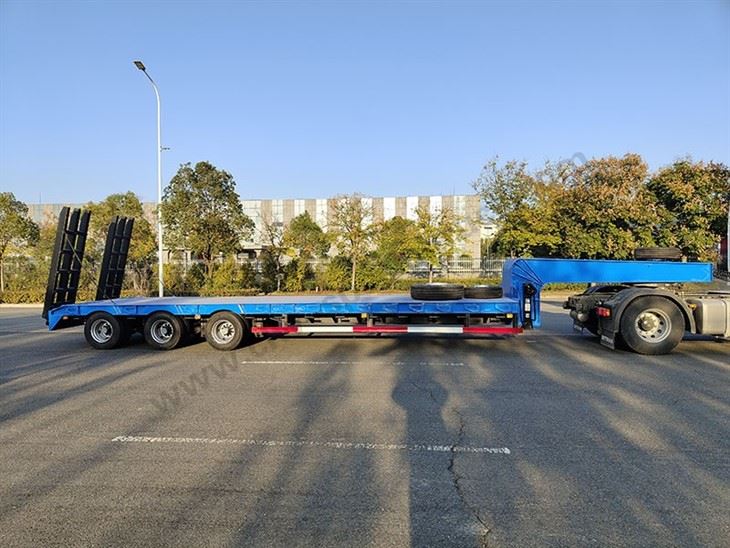

Traktor med låg säng
Den lågbädda semitrailern antar vanligtvis en konkav stråltyp (eller brunnstyp) ram, både den främre delen av ramen är gömhals (dragstiftet i den främre delen av gosenhalsen är ansluten till traktorn i traktorn, och den bakre änden av den goosenhalsen är ansluten till den halvtrailerramen), mitten är den låga delen) och den bakre änden är den halva trailerramen), mitten är den lägsta delen.
Make & Model: Dongfeng EQ4250GL5
|
Parameter |
Specifikation |
|
|
Datameter |
Chassi -dispositionsparametrar längd * bredd * höjd (mm) |
6830*2550*3030 |
|
Hjulbas (mm) |
3300+1350 |
|
|
Hjulbas (fram och bak) (mm) |
1985/1840 |
|
|
Fram/baköverhäng (mm) |
1500/800 |
|
|
Tillvägagångssätt/avgångsvinkel (grad) |
18/21 |
|
|
Markfrigång (mm) |
250 |
|
|
Bränsletankkapacitet (Ltr.) |
400 |
|
|
Prestanda parameter |
Max. hastighet (km/h) |
89 |
|
Max. Lutning (grad) |
20 |
|
|
Motor |
Typ |
Vertikal, in-line, vattenkyld, Turboladdad |
|
Modell |
ISB 340 33 (340HP) |
|
|
Produktionsföretag |
Cummins |
|
|
Förskjutning (CC) |
8900 |
|
|
Antal cylinder |
6 |
|
|
Bränsletyp |
Diesel |
|
|
Klassad funktionell kraft (KW/RPM) |
250/2100 |
|
|
Vridmoment (nm/rpm) |
1350/1400 |
|
|
Utsläppsstandard |
Euro iii |
|
|
Koppling |
Typ |
Single Disc Membran Spring Push Clutch |
|
Driftsläge |
Hydraulisk kontroll |
|
|
Växellåda |
Typ |
mekanisk |
|
Modell |
12JSD160 |
|
|
Produktionsföretag |
Snabb |
|
|
Köra |
4x4 (Manual) |
|
|
Driftsläge |
Fjärrkontroll med dubbla flexibel axlar |
|
|
Antal växlar |
12 |
|
|
Kroppsram |
Strukturell mönster |
Trapesformad konstruktion |
|
Främre rambogs |
I den främre ramen |
|
|
Elektriska apparater |
Batteri (v/ah) |
24/140 |
|
Batteri (datorer) |
2 |
|
|
Kropp |
Modell |
Tianjin |
|
Typ |
Två dörrar, två säten + en sovhytt, reversibel |
|
|
Antal platser |
3 |
|
|
Trötta |
Storlek/kvantitet |
11.00R20 / 10+1 |
|
Typ |
All terräng |
|
|
Styrning |
Typ |
Servostyrning |
|
Axlar |
Antal axlar |
3 |
|
Axlar betygsatt belastning |
Front Axles Rated Load (KG) |
6500 |
|
Bakaxlar betygsatt belastning (kg) |
13000*2 |
|
|
Bromssystem |
Typ |
Pneumatisk |
|
suspension |
Typ |
Flera bladfjädrar |
|
Frontbladfjäder |
8 |
|
|
Bakre bladfjäder |
10+8 |
CHASSIS RITNING REFERENCE:
Fordonsparameter
Modell: CLW9400TDP
|
Parameter |
Specifikation |
|
GVW av semitrailer |
40000 kg |
|
Gvw av traktorbil |
25000 kg |
|
Körsida |
Högerkörning |
|
Taxi |
Justerbara framsäten inre Sittbält Dimljus Laminerad vindruta Torkar Fönsterglas och dörrglas Solvisir i hytten Luftvillkor Riktningsassistent Centrallås Elektriskt fönster |
Fordonsritningsreferens:
Trailer konfiguration
|
Delar enheter |
|||||
|
Axelnummer |
3 axlar |
Axlar/modell antal |
13t/fuhua |
Bromsplatta |
20T |
|
Släpa |
Automatisk justeringsarm |
Utriggform |
28T Enda handling |
Stafett specifikationer |
Två brorelä ventil |
|
Bladfjäder |
8 st |
Luftkammare |
Standard |
uppskjuta |
Bladfjäder suspension |
|
Hjul |
8200+1310+1310 |
A B S |
Kemi |
Däck (specifikationer) |
8.25R20 |
|
Bromssystem |
Pneumatisk |
Trailertyp |
Goshalhal |
Däcknummer |
12 st |
|
Ram- och kroppskonfiguration |
|||||
|
Total längd |
13000 mm |
Lastbindning slingor |
Standard |
Trottoarkant (kg) |
8000 |
|
Lastlängd |
9000 mm |
Balkavstånd |
Standard |
Nyttolastkapacitet (kg) |
20000 |
|
Övre vingplatta |
14mm |
Sideband specifikation |
Standard |
Sadelhöjd (mm) |
130 |
|
Lägre vingplatta |
16mm |
Väggpanel specifikation |
Standard |
Verktygslåda storlek |
1 st |
|
bröstben |
8mm |
Strålspecifikation |
Normal |
Vattentank |
20L |
|
Golvtjocklek |
5 mm |
Bakre spår (mm) |
1840 |
Klättringsform |
Fjädertyp |
|
Chassibalk |
Två svetsade huvudstrålar Kör över längden |
Baköverhäng dimensionera |
1400 mm |
Bränsletank |
20L antirustmetall |
|
Rep åtdragare/ rep krok |
Standard |
Dragstiftspecifikation |
50# |
Ramp |
För uppladdning och nedladdning av fordon |
